Mesurydd Pwysau Cyswllt Trydan Cyn-brawf

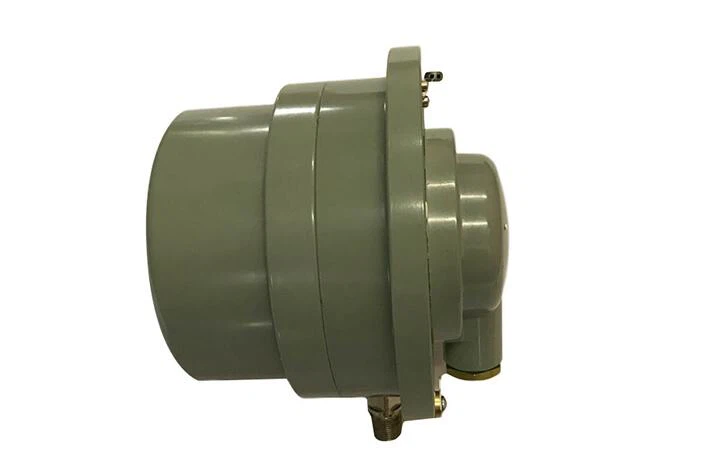

YX-160-B Mesurydd pwysedd cyswllt trydan wedi'i all-brawf



Cais:

Cyflwyniad Cynnyrch

Mae mesurydd pwysau cyswllt trydan atal ffrwydrad YX-160-B wedi'i ddylunio yn unol â darpariaethau a safonau perthnasol GB3836.1 83 Gofynion Cyffredinol ar gyfer Offer Trydanol Atal Ffrwydrad ar gyfer Atmosfferau Ffrwydrol a GB3836.{{6} } Offer Trydanol gwrth-ffrwydrad ar gyfer Atmosfferau Ffrwydrol "d", ac a weithgynhyrchir gan y lluniadau a'r dogfennau technegol a gymeradwywyd gan y sefydliad arolygu dynodedig cenedlaethol.

Categori atal ffrwydrad yr offeryn yw math atal ffrwydrad Dosbarth II, Dosbarth B, Grŵp T4, a'i farc yw Exd Ⅱ BT4.

Mae'r offeryn yn addas ar gyfer mesur pwysau cymysgedd ffrwydrol nad yw'n grisialog, nad yw'n solid neu amrywiol gyfryngau nad ydynt yn ffrwydrol mewn mannau â risg ffrwydrad.

Gall yr offeryn wireddu rheolaeth awtomatig a signalau (larwm) y system a reolir ar ôl cael ei ddefnyddio ynghyd â dyfeisiau trydanol (megis trosglwyddyddion a chysylltwyr) gyda pherfformiad gwrth-ffrwydrad cyfatebol neu fesurau diogelwch cyfatebol.

Egwyddor strwythurol

Mae'r offeryn yn cynnwys amgaead gwrth-fflam, system fesur, grŵp cyswllt trydanol, dyfais reoleiddio a blwch allfa.

Mae gan amgaead gwrth-fflam yr offeryn berfformiad gwrth-fflam da. Felly, ar gyfer effaith gwreichion neu arcau trydan yn y broses weithio arferol, gall nid yn unig wrthsefyll y pwysau ffrwydrad a gynhyrchir gan y cymysgedd nwy ffrwydrol yn y lloc unwaith y bydd yn achosi ffrwydrad, ond hefyd yn effeithiol atal lledaeniad llyfn y canlyniad. ynni gwres. Dim ond yn araf y gall wasgaru tuag allan yn y lloc ar hyd bwlch bach yr arwyneb cymal gwrth-fflam. Ar yr adeg hon, mae'r tymheredd ar unwaith a drosglwyddir i'r tu allan i'r gragen wedi gostwng yn is na thymheredd tanio'r cymysgedd nwy ffrwydrol, felly ni fydd yn arwain at danio.

Mae egwyddor weithredol yr offeryn yn seiliedig ar ddadffurfiad elastig yr elfen ganfod (tiwb bourdon yn y system fesur). Trwy drosglwyddiad mecanyddol, mae'n gyrru'r cyswllt yn y grŵp cyswllt trydanol i gynhyrchu camau cyfatebol (agos neu agos) i wneud y gylched yn y system rheoli foltedd yn cael ei gysylltu neu ei ddatgysylltu, gan wireddu pwrpas larwm rheoli awtomatig ac arwydd ar y safle.

Prif ddangosyddion technegol

Dosbarth cywirdeb: 1.5

Ystod graddfa:

0-0.16; 0-0.25; 0-0.4; 0-0.6; 0-1;

0-1.6; 0-2.5; 0-4; 0-6; 0-10;

0-16; 0-25; 0-40; 0-60;

-0.1-0.06;- 0.1-0.15;- 0.1-0.3;

-0.1-0.5;- 0.1-0.9;- 0.1-1.5;

-0.1-2.4MPa

Modd rheoli: switsh cyswllt teithio araf terfyn uchaf ac isaf

Uchafswm foltedd gweithio: DC 220V neu AC 380V;

Pŵer cyswllt: 10VA

Safle gweithio: gosodiad fertigol

Amodau amgylchedd gweithredu: - 10~50 gradd , lleithder cymharol dim mwy nag 80 y cant , a chymysgedd ffrwydrol i fod o dan Ddosbarth II B T4. Ni fydd dirgryniad gweithio a churiad sydyn y cyfrwng mesuredig yn effeithio ar weithrediad dibynadwy cyswllt yr offeryn.

Effaith tymheredd: ni fydd y gwerth a nodir yn fwy na {{0}}.4 y cant /{3}} gradd , ac ni ddylai'r pwynt gosod fod yn fwy na 0.6 y cant /10 gradd (rhaid i'r tymheredd gweithredu gwyro o 20 ± 5 gradd).

Cryfder inswleiddio: 50Hz sin AC 2000V am funud

Pwysau: 6kg
